G:BOX Chemi XX6和XX9凝胶文件系统具有最高分辨率的相机，用于成像多种样品类型和尺寸，从荧光1D和2D凝胶到化学发光印迹

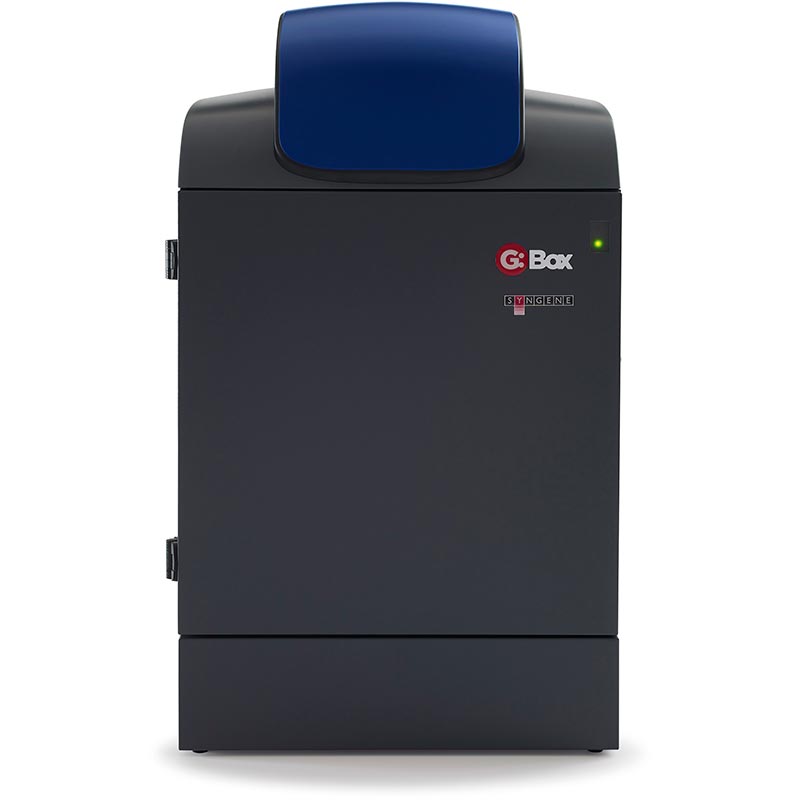

G:BOX Chemi XX6/XX9
走开Western Blot成像
你实验室的成像系统不应该控制你在蛋白印迹上检测蛋白质的方式。如果你想灵敏地检测皮图或飞图量，化学发光是很好的，而荧光可以让你量化和检测一个印迹上的多个不同蛋白质。有了G:BOX Chemi XX6/XX9，你可以拥有一切。由Syngene革命性的GeneSys软件提供数百种成像协议，您可以自由选择来自任何制造商的化学发光和荧光试剂，让您负责如何检测蛋白质。
拥有扩展的暗房，您可以选择6百万或9百万像素，冷却，高量子效率相机，以最小的背景干扰获得无与伦比的灵敏度。
HI-LED照明选项涵盖了高强度的蓝色，绿色，红色和红外线的全光谱，从而更快的曝光时间和出版质量的图像。边缘照明选项也可用于2D凝胶捕获，包括DIGE凝胶的使用。
该系统由GeneSys应用程序驱动的图像捕捉软件控制，并配有无限副本的GeneTools分析软件。
特性
荧光和化学发光的凝胶成像
- 高量子效率(QE)相机
无与伦比的敏感度 - 快速化学发光检测
没有胶片的远距离图像捕捉 - 电机驱动镜头和滤光轮
使用方便，全自动设置 - IR和RGB HI-LED照明选项
多重荧光和蛋白质定量 - 无染色成像能力
捕捉无污渍丙烯酰胺凝胶和更多的图像 - 边缘照明选项
二维和多重凝胶荧光DIGE图像捕获 - 白色，紫外线和蓝色照明选择
捕获所有类型的凝胶和印迹图像与一个系统 - 扩展暗房与电机驱动阶段
容易想象大凝胶和污渍 - GeneSys应用驱动的图像捕捉软件
包含广泛的染料和成像协议数据库。你只需要知道你所使用的凝胶类型，GeneSys就会自动选择最佳照明和滤镜，以产生完美的图像 - GeneTools分析软件(无限拷贝)
在你自己的电脑上分析数据
规范
规范
| G:BOX Chemi XX6 | G:BOX Chemi XX9 | |
|---|---|---|
| 图像分辨率(像素m) | 6 | 9.1 |
| 有效分辨率(像素m) | 18 | 27 |
| A / D | 16位 | 16位 |
| 灰度 | 65536 | 65536 |
| 量子效率@ 425nm | 73％ | 73％ |
| 冷却 | 珀尔帖效应 | 珀尔帖效应 |
| 镜头(电机驱动) | 电机驱动f0.8或f0.95用 自动对焦和舞台变焦 |
电机驱动f0.8或f0.95用 自动对焦和舞台变焦 |
| 过滤轮(7位电机驱动) | 是的 | 是的 |
| 紫外线滤色器 | 是的 | 是的 |
| 外接PC机使用 | 是的 | 是的 |
| 暗室 | ||
| 加长电机驱动级 | 是的 | 是的 |
| 照明 | ||
| Epi LED白光灯 | 是的 | 是的 |
| Epi UV 302nm | 可选 | 可选 |
| Epi红色LED模块 | 可选 | 可选 |
| Epi蓝色LED模块 | 可选 | 可选 |
| Epi绿色LED模块 | 可选 | 可选 |
| Epi红色LED模块M系列用于多路复用 | 可选 | 可选 |
| Epi绿色LED模块M系列用于多路复用 | 可选 | 可选 |
| Epi蓝色LED模块M系列用于多路复用 | 可选 | 可选 |
| Epi IR LED模块 | 可选 | 可选 |
| 红外多路复用套件(680-800nm) | 可选 | 可选 |
| 海丽RGB | 可选 | 可选 |
| 海丽RGBIR | 可选 | 可选 |
| 海丽RIR | 可选 | 可选 |
| 可见光转换器33 x 31cm | 可选 | 可选 |
| 白色光垫(20x14cm) | 可选 | 可选 |
| 超亮LED蓝光透光器20 × 16cm | 可选 | 可选 |
| 边缘照明单元26.5 x 20cm | 可选 | 可选 |
| 紫外线透照器 | 可选 | 可选 |
| 维 | ||
| 最大成像面积(cm) F0.80镜头 | 34.5 x 27.6 | 34.5 x 27.6 |
| 最小成像面积(cm) F0.80镜头 | 15.6 x 12.5 | 15.6 x 12.5 |
| 最大成像面积(cm) F0.95镜头 | 32.3 x 25.6 | 32.3 x 25.6 |
| 最小成像面积(cm) F0.95镜头 | 15 x 11.8 | 15 x 11.8 |
| 宽×高×深(厘米) | 57 x 99 x 55 | 57 x 99 x 55 |
| 体重(公斤) | 45 | 45 |
| 电压 | 115 v / 240 v | 115 v / 240 v |
配件
配件
透照器
Syngene提供一系列适合您所有成像需求的紫外透射照明器。转光源有230V 50Hz、230V 60Hz (-E60)、115V 60Hz (-A)、115V 60Hz (-ACA)和100V 50/60Hz (-J)。可选波长有短波(254nm、2020S或2530S)、中波(302nm、2020M或2530M)和长波(365nm、2020L或2530L)。
UltraBright-LED透照器
当用户希望使用“安全染料”而不是溴化乙锭时，蓝光透光器通常用作紫外线透光器的替代品。蓝光透光器是一种“安全”的光源，因为用户不会暴露在有害的紫外线辐射下，样品也不会发生光子。UltraBright-LED透光器可在所有Syngene G:BOX系统中替代UV透光器。
UltraBright-LED透光器可与高达20 x 16cm的凝胶一起使用，用于G:BOX系列。该模型使用侧面安装的470nm LED阵列照明。
uv蓝光转换屏
这款产品有21cm x 26cm和25cm x 30cm两种尺寸，用于将有害的紫外线转化为蓝光。它们是由防刮塑料制成的，很容易改装到一个紫外线透光器上。
可见光转换屏
它们有30.5cm x 33cm和23.5cm x 30cm两种尺寸，用于将紫外线转换为可见光，非常适合成像考马斯蓝和银染凝胶。
EPI紫外线
Epi UV模块可以安装到任何G:BOX Chemi暗房(2010年7月以后生产的)。该模块安装在所有G:BOX Chemi系统的标准LED白光模块之上。Epi UV模块可以有254nm, 365nm或302nm管。每个暗房都可以安装一个或两个模块。
过滤器
过滤轮采用72毫米范围的过滤器。
HI-LEDs
可选择添加全光谱的高强度蓝色、绿色、红色和红外hi - led，其亮度高达标准led的200倍，可提供更快的曝光时间和低成本的成像，适用于广泛的荧光凝胶和印迹应用。
hi - led的激发范围(+/- 10nm)
- UV -峰值365nm
- 蓝峰470nm
- 绿色-峰值525nm
- 红峰623nm
- 远红-峰658nm
- IR -峰740nm
打印机
任何带有适当Windows驱动程序的打印机都可以连接到G:BOX Chemi。我们建议使用A6热敏打印机，如索尼或三菱(P95DW打印机仅与Syngene凝胶文档产品一起销售)。这些USB打印机将与G:BOX Chemi“即插即用”，需要最小的设置。他们将在5秒内在长寿命光面热敏纸上打印图像的硬拷贝，以提供摄影质量的图像。
热敏纸
可作为马特或光泽。
紫外线管
可选短波8W、254nm、中波8W、302nm、长波8W、365nm。
IQ / OQ / PQ程序
如今，越来越多的实验室需要IQ/OQ/PQ验证。Syngene的IQ/OQ/PQ程序可以让用户通过验证Syngene系统的每个步骤，以满足实验室的要求，法规合规性和标准操作程序(SOP)。这些简单的程序允许用户验证系统是否符合规定的安装、质量和性能规范。
安装确认(IQ)
这将验证当系统被拆封时，它是否符合所有的采购、运输和拆封文件。一旦遵循了这个过程，系统就准备好进行操作检查过程了。
运行确认(OQ)
本程序确定系统是否满足所有操作和功能规范。在此阶段还包括一个操作测试。
性能鉴定(PQ)
性能检查将确定系统是否满足其预期目的的性质的规范。这是通过使用一个简单的目标来验证的，以确定系统是否能满足性能标准。
文档
每一套IQ/OQ/PQ文件都包含一套完整的验证步骤和检查清单。每个“包”都包含一个简单的校准设备(目标图像)，以便根据PQ要求检查系统的性能。每一组文档对于特定的系统都是唯一的，并且必须与系统本身排序。该文件包有使用和实现的完整说明。
谁会这么做?
客户——通常客户可以自己执行这些测试。他们自己的内部QC部门将熟悉这些流程。
Syngene或其分销商
训练有素的合健人员或训练有素的经销商也可以执行IQ/OQ/PQ程序，通常只收取象征性的费用。
指南
奖状
奖状
凯文·费尔德海姆博士，美国芝加哥菲尔德自然历史博物馆普利兹克分子系统学与进化实验室经理
“我们已经使用G:BOX Chemi两年多了，我们用它来分析DNA片段，以检查类群之间的关系。我们将G:BOX Chemi与其他三种领先制造商的系统进行了比较，并选择了该系统，因为它使凝胶文档非常简单，并提供了最佳性能。
我们对G:BOX Chemi和Syngene的快速响应技术支持非常满意，所以当我们需要另一个凝胶文件系统时，我们知道购买第二个G:BOX是正确的决定。”
Mark K Larson博士，美国南达科他州奥古斯塔纳学院生物系助理教授
“我们经常使用我们的G:BOX Chemi HR16来教学生如何在凝胶上可视化DNA和蛋白质，在Western blots上可视化蛋白质。该系统操作简单，学生只需进行很少的培训就能使用。由于软件是如此直观，他们几乎不可能出错!”
“我们还发现，实时在线技术支持服务非常出色。由于我们在这里有点不太常见，我们不能总是等待工程师或代表出来，知道Syngene的支持人员可以远程帮助我们快速解决出现的任何技术问题，这是非常令人欣慰的。”
Darek Gorecki教授，英国朴茨茅斯大学药学与生物医学科学学院研究主任
“我们知道Syngene系统是可靠的，因为我们多年来一直使用Syngene凝胶doc，它可以在绝对极限下使用。当我们需要第二个图像分析仪来成像与肌肉萎缩症相关的蛋白质时，我们看了其他的，但最终还是忠于Syngene，安装了一个G:BOX iChemi XT。”
“这是一个伟大的决定，因为G:BOX iChemi XT不像许多可以成像荧光蛋白的仪器那么昂贵，但该系统可以使用ECL成像检测低水平的蛋白质，以及覆盖荧光蛋白。这使我们能够直接比较同一斑点上的不同标签，更重要的是，我们完全有信心，G:BOX iChemi XT产生的上调和下调蛋白的定性数据是准确的。”
Jared Cartwright博士，英国约克大学技术设施实验室负责人
“我们是核心蛋白质生产设施，所以我们克隆和表达多种蛋白质。我们在2008年选择安装G:BOX化学发光成像系统，因为我们评估了三种系统，它是最灵活的，有最友好的软件，并且产生的数据集比自放射术更容易管理。”
“从那时起，我们看到大学里越来越多的研究人员不再使用x射线胶片进行化学发光印迹，而是使用G:BOX化学发光成像仪，我认为这表明该系统使用起来有多简单。”
刘哲雄博士，英国剑桥大学生理学、发育与神经科学系副研究员
“我们研究果蝇眼睛中上调和下调的基因和蛋白质，它们可以产生非常微弱的化学发光信号。我们用SYBR SafeTM DNA凝胶染色，用comasassie®Blue R蛋白凝胶染色，用ECL PlusTM免疫印迹染色，所以我们必须有一个可以处理所有这些应用的成像仪。”
“在评估了四种成像系统后，我们决定安装G:BOX iChemi XR，因为它为我们提供了两个系统合一的价值，而且在我看来，GeneTools分析软件是市场上最好的。”
Hannah Cable，发展科学家，Abcam，英国剑桥
我们需要既快速又准确的质量控制方法，以确保我们提供最好的抗体。我们使用红外荧光探测器来成像我们的化学发光蛋白印迹，但发现它需要很长时间才能获得数据，所以在2007年我们安装了G:BOX Chemi XT16，看看CCD成像是否会增加我们的产量。
我们很高兴地发现，G:BOX Chemi XT16在很短的时间内就产生了准确的结果，因为它的价格是红外探测器的一半，所以在2008年安装了另外三个红外探测器是有意义的。现在我们使用4台G:BOX Chemi XT16系统每周成像200多个Western blots。得益于G:BOX Chemi XT16系统，现在获取数据变得更加快速和容易，我们比以往任何时候都能为更多的科学家提供高质量的抗体。”
克莱尔·加仑博士，研究助理，伦敦帝国理工学院，英国伦敦
“我们的G:BOX Chem HR16非常棒。该系统经常用于分析凝胶和Western blot，每天至少运行10次。我们对我们的Syngene图像分析仪和优秀的技术支持团队的态度印象深刻，我们正在寻找另一个Syngene G:BOX专门用于蛋白质组学。”
